Zergatik zehazten dute moldeen oinarriek eta zati estandarrak moldearen bizitza?

Molde baten bizi-iraupena barrunbearen materialaren eta mekanizazio-zehaztasunaren arabera epaitzen da sarritan. Baina benetan zehazten duena molde batek bere diseinu-bizitza modu fidagarri eta aurreikuspenean hel daitekeen ala ez, inork erreparatzen ez dion zatia da:moldearen oinarria eta pieza estandarrak.

Moldearen oinarria hezurdura da. Zati estandarrak junturak dira. Hezurdura gaizki lerrokatuta badago eta artikulazioak solteak badira, barrunberik onenak ere ez du iraungo.

Moldearen oinarria: Guztiaren oinarria

Moldearen oinarria molde osoaren eramailea da. Osagai funtzional guztiak (barrunbea, nukleoa, kanporatze-sistema, hozte-sistema eta ate-sistema) esparru zehatz batean integratzen ditu, ireki eta ixteko ziklo bakoitzean posizio berdinera itzultzen direla ziurtatuz.

Molde-oinarri estandarraren oinarrizko osagaiak

Plaka hauek pilatuta daude, torlojuekin blokeatuta daude eta gida-pin eta buxinetan oinarritzen dira posizioaren errepikakortasuna bermatzeko.

Molde-oinarri baten oinarrizko bi errendimendu-baldintzak

Zurruntasuna da lehena. Injekzio-presioa zentimetro karratuko ehunka kilogramotara irits daiteke. Moldearen oinarriak zurruntasunik ez badu, presio handian deformatuko da: zatiketa-lerroa irekitzen da, flasha agertzen da; nukleoa mugitzen da, hormaren lodiera irregularra bihurtzen da; kanporatzeko pinak lotzen dira, eta molde osoa desmuntatu behar da.

Zehaztasuna bigarrena da. Gida-pin eta buxinen arteko egokitze-tarteak, baita plaka bakoitzaren lautasunak eta karratuak ere, moldea leunki ireki eta ixten den eta produktuaren neurriak egonkor mantentzen diren ala ez zehazten dute zuzenean.

 Pieza estandarrak: Gehien huts egiten duten osagai merkeenak

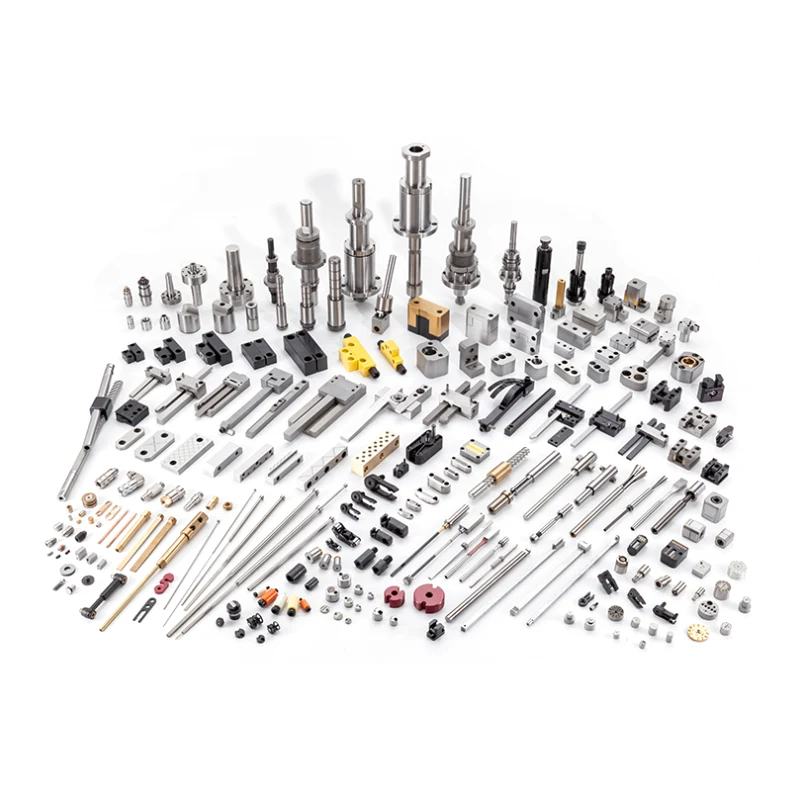

Pieza estandarrak molde batean barrunberik gabeko eta muina ez diren osagai trukagarriak dira. Gida-pinak, kasikak, kanporatze-pinak, malgukiak, zigiluak, kokapen-eraztunak, blokeo-blokeak, denek balio dute.

Itxura arrunta dute, erosteko merkeak dira, baina moldeen hutsegite guztien erdia baino gehiago osagai horietatik dator.

1. Gida-pinak eta euskarriak

Gida sistemak erdi mugikorren eta geldikoen lerrokapen zehatza bermatzen du itxialdi bakoitzean. Moldearen hutsegite gehienak gidaren zehaztasun galerarekin hasten dira.

Materiala: SUJ2 errodamendu-altzairua edo SKD11 erreminta-altzairua, HRC 58-62-ra maiztasun handiko indukziozko gogortzearekin, eta jarraian, Ra 0,2-0,4 gainazaleko akabera doitasunarekin artezteko.

Egokitzeko tartea: normalean 0,02-0,05 mm, moldearen tamainaren arabera. Handiegia, eta nukleoa eta barrunbea gaizki lerrokatuta. Txikiegia, eta irekitzeko eta ixteko erresistentzia handitu egiten da, galling eraginez.

Huts egiteko moduak:

• Pinen galtzea → nahikoa lubrifikazio eskasak edo karga irregularrak eragindakoa

• Higatutako buxins → zerbitzu-bizitzaren amaiera; ordezkatu

• Tolestutako pinak → injekzio-makinaren kanporatze desorekatuak edo oker lerrokatuta dagoen estutze-indarrak eragindakoa

2. Ejector-pinak, mahukak eta bultzatzeko hagak

Ejekzio-sistemak zikloaren maiztasun handiena eta moldearen edozein zatiren karga konplexuena ikusten ditu.

Ejector-pinak: SKH51 abiadura handiko altzairuz edo SKD61 beroko erreminta-altzairuz eginak, mutur gogortuekin. Gida-zuloarekin egokitzeko tartea 0,015-0,025 mm-koa izan behar da. Estuegi, eta pina lotzen da. Solteegia, eta flasha agertzen da kanporatze puntuan.

Ejector-pin haustearen bi arrazoi nagusi: kanporatze-indarra desmoldatze-erresistentzia-zentrotik kanpo dago, edo pinak itzultzean kolpatzen du.

Malgukiak: Ejekzio plaka itzultzeko arduraduna. Ezagutzen den gaia udaberriko nekea da. Hamarnaka milaka konpresioren ondoren, altuera librea laburtzen da. Ejector-plaka ez da guztiz itzultzen, eta kanporatze-pinek geldirik dagoen erdia jotzen dute hurrengo ixtean.

Egiaztatu metodoa: ikuskatu malgukirik gabeko altuera 100.000 ziklo behin. Ordeztu jatorrizko altueraren % 90etik behera jaitsi bada.

3. Zigiluak eta Baffles

Hozte-sistemaren ur-ihesak dendako bat-bateko hutsegite ohikoenak dira.

Zigiluak (O-eraztunak): Tenperatura handiko silikonazko kautxuz edo fluorokautxuz eginak, 200°C eta 260°C-ko goiko tenperatura-mugekin hurrenez hurren. Porrota tenperatura altuko zahartzeak, gogortzeak edo konpresio multzoak eragiten du. Ordeztu 500.000 ziklorik behin edo urtero, lehenengo gertatzen dena.

Baffles: birbideratu uraren fluxuaren norabidea hozteko lokalizatuta. Hutsik ohikoena eskala-blokeatzea da, batez ere larria ur gogorra duten eremuetan. Erabili ura bigundua edo gehitu korrosioaren aurkako eta eskala aurkako gehigarriak.

4. Eraztunak eta blokeo blokeak kokatzea

Kokatze-eraztunak: goiko finkatzeko plakan muntatuta, injekzio-makinaren toberarekin zentratuta. Hautapen oker batek toberaren eta sprue bukuen artean eszentrikotasuna eragiten du; onenean, material-ihesak; okerrenean, bai sprue zuhaixka eta pita hondatuta daude.

Blokeatzeko blokeak: diapositiba (alboko nukleoa) blokeatzeko erabiltzen da. Higatzen denean, blokeo-indarra ez da nahikoa, eta irristada atzerantz mugitzen da injekzio-presioaren ondorioz, produktuaren alboan distirak eragiten ditu. Ikuskatu blokeatzeko gainazalak aldizka koskarik edo higadurarik ez dagoenik. Ez itxaron flasha agertu arte arazoak konpondu aurretik.

Zergatik huts egiten duten zati estandarrak gehienetan

Pieza estandarrak molde bateko osagai errazen, merkeenak eta nabarmenenak dira.

Eta hain justu merkeak eta oharkabekoak direnez, gehien baztertzen direnak dira:

• Gida-pinak lehortu egiten dira, inork ez du egiaztatzen

• Malgukiak apurtu arte erabiltzen dira

• O-eraztunek ihes egiten dute, eta norbaitek zinta inguratzen du eta martxan jarraitzen du

• Ejector-pinak apur bat tolestuta daude, baina "oraindik funtzionatzen dute"

"Oraindik funtzionatzen du" erabaki horien guztien emaitza metatua: dolar gutxi batzuk balio duen malgukia apurtzen da, plaka kanporatzailea trabatu egiten da, molde osoa makinatik ateratzen da konpontzera, produkzio-orduak galtzen dira eta milaka dolar mantentze-kostuak pilatzen dira.

Hautaketa-printzipioak

Moldearen Oinarriaren Hautaketa

Piezen hautaketa estandarra

Mantentzea: Konplexutasun teknikorik gabe, Exekuzio-diziplina bakarrik

Moldearen oinarria eta pieza estandarraren mantentze-lanak ez dira konplexuak. Maiztasuna eta diziplina da eskatzen duena.

Matxuren Diagnostikoa Erreferentzia Azkarra

Themoldearen oinarria eta pieza estandarrakez zehaztu produktuaren itxura polita; hori da barrunbearen lana. Gauza bakarra zehazten dute: moldeak bere bizitzan zehar piezak modu fidagarri eta koherentean ekoitzi ditzakeen.

Gaizki lerrokatuta dagoen hezurdura batek ezin du boterea transmititu, giharrak zein indartsuak izan arren. Artikulazio zurrun batek ezin du mugitu, gorputz-adarra zein gaitasun izan arren.

Moldearen oinarria hautatzerakoan, lehenetsi zurruntasuna arintasunari, zehaztasuna prezioari baino. Pieza estandarrak erostean, markak ez du zertan garestiena izan behar, baina zehaztapenak zuzenak izan behar dira. Eguneroko mantentze-lanetan, ordeztu malgukiak ordutegian, lubrifikatu gida-pinak aldizka eta aldatu zigiluak bizitzaren amaierara iristen direnean. Zeregin hauek ez dute trebetasun teknikorik behar, kontrol-zerrenda bat eta hura jarraitzeko diziplina besterik ez.
